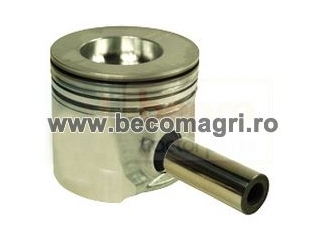

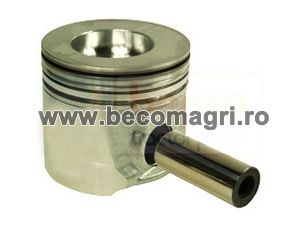

Piston+bolt John Deere 26/33-192, RE507808, RE61467,
Tractor
, ,Serie: 3000
, ,3100 ,(Sb RE65004 ; With gudgeon pin and circlips )
, ,Serie: 3010
, ,3110 (384506=> ; With gudgeon pin and circlips )
, ,Serie: 5000
, ,5200 (262109=> ; With gudgeon pin and circlips ), 5300 (Europe), 5300 (USA) (USA 291223=> ; With gudgeon pin and circlips ), 5300N
, ,Serie: 5003
, ,5103 (IND- Std) (IND =>138432 ; With gudgeon pin and circlips ), 5103E (Std) (IND =>138458 ; With gudgeon pin and circlips ), 5103S (Asia) ,(With gudgeon pin and circlips ), 5103S (IND-Std) (IND =>138177 ; With gudgeon pin and circlips ), 5203 (Asia) ,(With gudgeon pin and circlips ), 5203 (IND-Std) (IND =>137677 ; With gudgeon pin and circlips ), 5203S (Std) (IND =>137895 ; With gudgeon pin and circlips ), 5303 (North Africa)
, ,Serie: 5010
, ,5310 (Asia) ,(With gudgeon pin and circlips ), 5310 (IND-Std) (IND =>137672 ; With gudgeon pin and circlips )
,
, ,Motor:
, ,3029D - DSPG
TEHNIC:

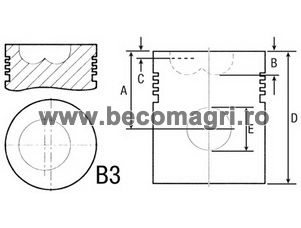

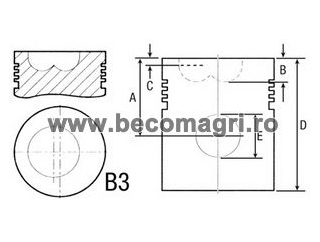

, ,Type Bore ??????ª??? Rings Al-fin A (mm) B (mm) C (mm) D (mm) E (mm)
, ,B3 106.50 3 Al-fin 66.30 19.00 95.20 32.00
Pentru identificarea corecta a unui piston sau set de segmenti avem nevoie de cateva indicii:
Agentul de vanzari va poate cere unele informatii din urmatoarele:
Iata care sunt acestea si cum pot fi identificate.
 |
Intoarceti pistonul invers si masurati diametrul exterior Indiferent ca pistonul este cu "aripi" sau drept ca, cel din imagine, masurati intotdeauna in partea de jos a acestuia. Aceasta cota este implicit interiorul cilindrului si diametrul segmentilor REMARCA: Pastrand pozitia si rotind pistonul puteti descoperi o eroare de 0.01 / 0.3 mm. Acesta este un lucru absolut normal de fabricatie. |
 |
Diametrul boltului Pentru o mai buna precizie puteti masura diametrul exterior al boltului. |
| Distanta din centrul imaginar al boltului pana la camera de ardere: Incercati o aranjare a instrumentului de masurat asemanatoare cu cea din imagine |
 |
 |
<-- Grosime unui segment. ( foto stanga ) |
| Nu incercarti sa masurati segmentii din exterior: - Riscati sa ii distrugeti ! - Diametrul exterior al acestora este intotdeauna identic cu exteriorul pistonului din prima figura |
.jpg?1492117795396) |
Pozitionati segmentul asemenea imaginii:
Doar asa va puteti da seama cu ochiul liber daca segmentul este conic ( trapez ) sau nu.
